Welchen Zweck haben die Leistungsschalter in einem Verteilerkasten?

Wenn es um elektrische Verteilungssysteme geht, spielen Verteilertafeln eine entscheidende Rolle bei der Gewährleistung einer sicheren und effizienten Stromversorgung. Als Lieferant von Verteilerschalttafeln habe ich zahlreiche Anfragen zur Bedeutung von Leistungsschaltern in diesen Schalttafeln erhalten. In diesem Blogbeitrag werde ich mich mit dem Hauptzweck von Leistungsschaltern in einer Verteilertafel befassen und erläutern, warum sie wesentliche Komponenten sind.

Grundlegendes Verständnis von Verteilertafeln

Lassen Sie uns zunächst herausfinden, was eine Verteilertafel ist. Eine Verteilertafel ist eine zentrale Komponente in einem elektrischen System, die eine eingehende elektrische Energiezufuhr in mehrere kleinere Stromkreise aufteilt. Es wird typischerweise in Gewerbe-, Industrie- und Wohngebäuden installiert, um Strom an verschiedene elektrische Verbraucher wie Lampen, Geräte und Ausrüstung zu verteilen.

Die Schalttafel besteht aus einem Metallgehäuse mit einer Reihe von Sammelschienen (leitenden Schienen), Leistungsschaltern und anderen elektrischen Komponenten. Die Sammelschienen transportieren den eingehenden Strom, während die Leistungsschalter die einzelnen Stromkreise steuern und schützen, die an die Schalttafel angeschlossen sind.

Der Zweck von Leistungsschaltern in einer Verteilertafel

Überstromschutz

Einer der Hauptzwecke von Leistungsschaltern in einer Verteilertafel ist der Schutz vor Überstrom. Überstrom tritt auf, wenn der durch einen Stromkreis fließende Strom seine Nennkapazität überschreitet. Dies kann durch verschiedene Faktoren verursacht werden, beispielsweise durch Kurzschlüsse, Erdschlüsse oder Überlastungen.

Kurzschlüsse treten auf, wenn zwischen zwei Leitern eines Stromkreises eine niederohmige Verbindung unter Umgehung der normalen Last hergestellt wird. Dadurch entsteht ein extrem hoher Stromfluss, der erhebliche Schäden an der elektrischen Anlage verursachen und eine Brandgefahr darstellen kann. Erdschlüsse treten auf, wenn ein elektrischer Strom unbeabsichtigt zur Erde fließt, meist aufgrund einer beschädigten Isolierung oder eines defekten elektrischen Geräts. Eine Überlastung hingegen tritt auf, wenn zu viele elektrische Geräte an einen einzelnen Stromkreis angeschlossen sind und der Strom die Nennkapazität des Stromkreises überschreitet.

Schutzschalter sind so konzipiert, dass sie Überstromzustände erkennen und den Stromkreis automatisch unterbrechen, um Schäden am elektrischen System und an angeschlossenen Geräten zu verhindern. Dies erreichen sie mithilfe eines thermischen oder magnetischen Auslösemechanismus. Thermoschalter verwenden einen Bimetallstreifen, der sich verbiegt, wenn er durch einen Überstrom erhitzt wird. Wenn sich der Streifen weit genug biegt, löst er den Leistungsschalter aus und öffnet den Stromkreis. Magnetschalter hingegen nutzen einen Elektromagneten, der ein Magnetfeld erzeugt, wenn ein Überstrom durch den Stromkreis fließt. Wenn das Magnetfeld stark genug wird, löst es den Leistungsschalter aus und unterbricht den Stromfluss.

Isolation und Kontrolle

Ein weiterer wichtiger Zweck von Leistungsschaltern in einer Verteilertafel besteht darin, für Isolierung und Kontrolle zu sorgen. Leistungsschalter ermöglichen die einfache Trennung einzelner Stromkreise von der Hauptstromversorgung. Dies ist nützlich bei Wartungsarbeiten, Reparaturen oder im Notfall. Durch einfaches Ausschalten eines Leistungsschalters kann die Stromversorgung eines bestimmten Stromkreises sicher unterbrochen werden, ohne dass dies Auswirkungen auf die anderen Stromkreise in der Schalttafel hat.

Darüber hinaus bieten Leistungsschalter eine Möglichkeit, den Stromfluss in einem Stromkreis zu steuern. Mit ihnen können einzelne Stromkreise je nach Bedarf ein- oder ausgeschaltet werden, was eine effiziente Steuerung elektrischer Lasten ermöglicht. Beispielsweise können in einem Gewerbegebäude die Beleuchtungskreise außerhalb der Arbeitszeiten abgeschaltet werden, um Energie zu sparen, während die wesentlichen Stromkreise, wie etwa diejenigen, die Sicherheitssysteme und Notbeleuchtung versorgen, in Betrieb bleiben können.

Fehlererkennung und -überwachung

Moderne Leistungsschalter sind häufig mit erweiterten Funktionen zur Fehlererkennung und -überwachung ausgestattet. Einige Leistungsschalter können ungewöhnliche Stromwellenformen oder -muster erkennen, die auf einen sich entwickelnden Fehler im Stromkreis hinweisen können. Diese Früherkennung ermöglicht die Durchführung einer vorbeugenden Wartung, bevor ein schwerwiegender Fehler auftritt, wodurch Ausfallzeiten und Reparaturkosten reduziert werden.

Darüber hinaus können viele Leistungsschalter in Überwachungssysteme integriert werden, die Echtzeitdaten zu den elektrischen Parametern jedes Stromkreises liefern, wie z. B. Strom, Spannung und Stromverbrauch. Diese Daten können für das Energiemanagement, den Lastausgleich und die Sicherstellung des Gesamtzustands des elektrischen Systems verwendet werden.

Verschiedene Arten von Leistungsschaltern in einer Verteilertafel

Es gibt verschiedene Arten von Leistungsschaltern, die üblicherweise in Verteilerschalttafeln verwendet werden, jede mit ihren eigenen Eigenschaften und Anwendungen.

Miniatur-Leistungsschalter (MCBs)

Miniatur-Leistungsschalter werden häufig in privaten und kleinen gewerblichen Anwendungen eingesetzt. Sie dienen dem Schutz von Stromkreisen mit geringer Leistung und sind typischerweise für Ströme von bis zu 125 A ausgelegt. MCBs sind kompakt und bieten zuverlässigen Überstromschutz. Sie sind in verschiedenen Auslösecharakteristiken wie B, C und D erhältlich, um für verschiedene Arten elektrischer Lasten geeignet zu sein.

Kompaktleistungsschalter (MCCBs)

Kompaktleistungsschalter werden in größeren gewerblichen und industriellen Anwendungen eingesetzt. Sie sind in der Lage, höhere Ströme zu bewältigen, typischerweise im Bereich von 100 A bis über 2500 A. MCCBs bieten erweiterte Funktionen als MCBs, wie beispielsweise einstellbare Auslöseeinstellungen und höhere Kurzschlussausschaltkapazitäten. Sie sind auch in verschiedenen Rahmengrößen und Konfigurationen erhältlich, um den spezifischen Anforderungen verschiedener elektrischer Systeme gerecht zu werden.

Offene Leistungsschalter (ACBs)

Offene Leistungsschalter werden in Hochspannungs- und Hochstromanwendungen eingesetzt, beispielsweise in großen Industrieanlagen und Umspannwerken. Sie sind für extrem hohe Kurzschlussströme ausgelegt und bieten hervorragende Leistung und Zuverlässigkeit. ACBs verwenden Luft als Lichtbogenlöschmedium und können manuell oder elektrisch betrieben werden.

Wichtigkeit der Auswahl der richtigen Leistungsschalter

Die Auswahl der richtigen Leistungsschalter für eine Verteilertafel ist entscheidend für die Gewährleistung der Sicherheit und Effizienz des elektrischen Systems. Die Leistungsschalter müssen für die elektrische Last und den Kurzschlussstrom des Stromkreises ordnungsgemäß ausgelegt sein. Fehlerhaft ausgelegte Leistungsschalter bieten möglicherweise keinen ausreichenden Schutz oder lösen unnötig aus, was zu Störungen der Stromversorgung führt.

Bei der Auswahl der Leistungsschalter ist es außerdem wichtig, die Art der elektrischen Last, die Umgebungsbedingungen und die spezifischen Anforderungen der Anwendung zu berücksichtigen. Wenn die elektrische Last beispielsweise aus Motoren besteht, ist möglicherweise ein Leistungsschalter mit einem höheren Kurzzeitstromwert erforderlich, um den hohen Einschaltströmen beim Motorstart standzuhalten.

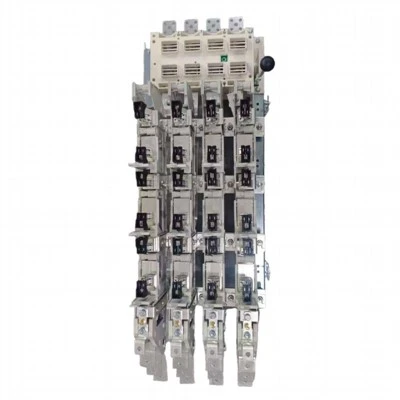

Als Lieferant von Verteilerschalttafeln biete ich eine breite Palette hochwertiger Leistungsschalter an, die für verschiedene Anwendungen geeignet sind. UnserNiederspannungs-StromverteilungsschalttafelnUndNS-Verteilertafelsind so konzipiert, dass sie den höchsten Industriestandards entsprechen und zuverlässige Leistung bieten.

Abschluss

Zusammenfassend lässt sich sagen, dass Leistungsschalter wesentliche Komponenten in einer Verteilertafel sind. Sie bieten Überstromschutz, Isolierung, Steuerung und Fehlererkennungsfunktionen und gewährleisten so die Sicherheit und Effizienz des elektrischen Systems. Wenn Sie den Zweck und die Funktion von Leistungsschaltern verstehen, können Sie fundierte Entscheidungen bei der Auswahl und Installation von Verteilertafeln für Ihre spezifische Anwendung treffen.

Wenn Sie auf der Suche nach hochwertigen Verteilertafeln und Leistungsschaltern sind, empfehle ich Ihnen, sich an uns zu wenden. Unser Expertenteam unterstützt Sie gerne bei der Auswahl der richtigen Produkte für Ihre Bedürfnisse und steht Ihnen mit professioneller Beratung und Unterstützung zur Seite. Ganz gleich, ob Sie Bauunternehmer, Elektrotechniker oder Facility Manager sind, wir setzen uns dafür ein, Ihnen bei der Schaffung eines sicheren und zuverlässigen Stromverteilungssystems zu helfen.

Referenzen

• Elektrische Installationsanleitung, Schneider Electric
• National Electrical Code (NEC)
• IEC 60947 – Normen für Niederspannungsschaltanlagen und -steuergeräte
